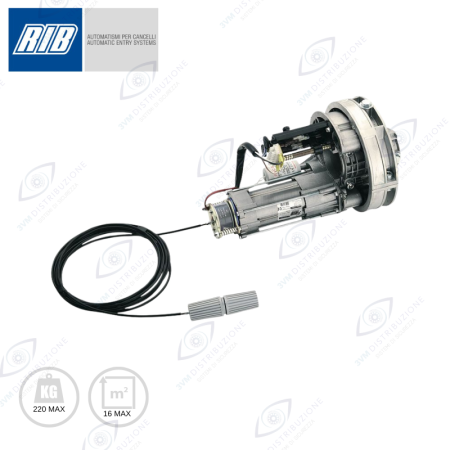

Operatore per serrande JOLLY 22 AA01001 – palo Ø60, molle Ø220
Il JOLLY 22 è il motore serranda avvolgibile RIB AA01001 per palo Ø 60 mm e molle Ø 220 mm. Gestisce serrande fino a 220 kg e 16 m², con 20 cicli al giorno consigliati. L'elettrofreno ACJ9015 si aggiunge anche dopo.
Informazioni sul fabbricante e sicurezza
Le immagini dei prodotti sono da intendersi a titolo illustrativo.
Il prodotto reale potrebbe presentare variazioni di colore, finitura o dettagli.
Produttore
RIBVedi tutti i prodotti →
Il JOLLY 22 è l'operatore RIB AA01001 per serrande avvolgibili bilanciate a molle. È un motore serranda avvolgibile per palo Ø 60 mm e molle Ø 220 mm. Muove serrande fino a 220 kg e 16 m² con 165 Nm di coppia nominale. È la versione senza freno: l'elettrofreno ACJ9015 si può aggiungere in seguito.
Dati tecnici JOLLY 22
| Palo | Molle | Max serranda | Coppia | Elettrofreno |
|---|---|---|---|---|
| PaloØ 60 mm | MolleØ 220 mm | Max serranda220 kg · 16 m² | Coppia165 Nm | ElettrofrenoNo |
Tutti i dati tecnici sono nel tab Scheda tecnica. Il manuale RIB completo è in Documenti allegati. Altre informazioni sul sito ufficiale RIB.
JOLLY 22: per quale serranda
Ogni serranda avvolgibile ha due misure da controllare: il diametro del palo e quello delle molle. Le molle corrispondono alla puleggia di traino del motore. Oltre 220 kg servono il JOLLY 22 SUPER o il JOLLY 24.
| Modello | Palo | Molle | Max serranda | Codice |
|---|---|---|---|---|
| ModelloJOLLY 20 | PaloØ 48 mm | MolleØ 200 mm | Max serranda220 kg · 16 m² | CodiceAA00101 |
| ModelloJOLLY 20 con elettrofreno | PaloØ 48 mm | MolleØ 200 mm | Max serranda220 kg · 16 m² | CodiceAA00501 |
| ModelloJOLLY 22 (questa scheda) | PaloØ 60 mm | MolleØ 220 mm | Max serranda220 kg · 16 m² | CodiceAA01001 |
| ModelloJOLLY 22 con elettrofreno | PaloØ 60 mm | MolleØ 220 mm | Max serranda220 kg · 16 m² | CodiceAA01501 |
| ModelloJOLLY 22 SUPER | PaloØ 60 mm | MolleØ 220 mm | Max serranda280 kg · 24 m² | CodiceAA02001 |
| ModelloJOLLY 22 SUPER con elettrofreno | PaloØ 60 mm | MolleØ 220 mm | Max serranda280 kg · 24 m² | CodiceAA02501 |
| ModelloJOLLY 24 | PaloØ 76 mm | MolleØ 240 mm | Max serranda280 kg · 24 m² | CodiceAA03001 |
| ModelloJOLLY 24 con elettrofreno | PaloØ 76 mm | MolleØ 240 mm | Max serranda280 kg · 24 m² | CodiceAA03501 |
⚠️ Palo più piccolo? JOLLY 20, 22 e 22 SUPER si montano anche su pali di diametro inferiore con i semigusci RIB. Le misure sono ACJ9030 (Ø 42 → 48), ACJ9040 (Ø 42 → 60) e ACJ9050 (Ø 48 → 60).
Elettrofreno: a cosa serve
Il JOLLY 22 non ha l'elettrofreno. RIB lo consiglia come sicurezza in caso di molle usurate. Quando manca la corrente, il freno blocca la serranda nella posizione raggiunta. Puoi aggiungerlo anche a motore installato con il kit Elettrofreno RIB ACJ9015.
Quale quadro di comando usare
Il Quadro RIB R-CRX ABJ8042 gestisce un solo operatore. Ha tempo di lavoro regolabile, comandi via filo e radio 433 MHz per i telecomandi SUN. Il Quadro RIB J-CRX ABJ7080 aggiunge la regolazione della forza e la chiusura automatica. Può gestire anche due JOLLY sulla stessa serranda.
⚠️ Norma EN 12453: con telecomando o chiusura automatica la norma limita la forza della serranda. Per rispettarla RIB suggerisce il quadro J-CRX con regolazione della forza. Va abbinato a fotocellule o coste di sicurezza, in base all'uso.
Completa l'impianto
- Elettrofreno RIB ACJ9015: aggiunge il blocco in mancanza di corrente.
- Quadro RIB R-CRX ABJ8042 o Quadro RIB J-CRX ABJ7080: quadro di comando con radio integrata.
- Semigusci RIB ACJ9030 / ACJ9040 / ACJ9050: per pali di diametro inferiore.
- Telecomando RIB SUN 2CH: telecomando 433 MHz per i quadri CRX.
- Cassaforte FLAT ACJ9071: pulsante a chiave con sblocco del freno.
Non sai se il JOLLY 22 è il modello giusto? Contattaci con diametro del palo, diametro delle molle e misure della serranda. Ti indichiamo l'operatore corretto.
- Alimentazione
- 230 V
- Cicli giornalieri consigliati
- 20
- Coppia nominale
- 165 Nm
- Elettrofreno
- No
- Finecorsa
- Elettrici
- Forza max sollevamento
- 160 kg
- Grado di Protezione
- IP30
- Palo Ø
- 60 mm
- Peso
- 9,5 Kg
- Peso max serranda
- 220 kg
- Puleggia di traino Ø
- 220 mm
- Superficie max serranda
- 16 mq
- Tempo nominale di funzionamento
- 330 s
Come capisco se mi serve il JOLLY 22?
Misura il diametro del palo e delle molle. Il JOLLY 22 è per palo Ø 60 mm e molle Ø 220 mm. Gestisce serrande fino a 220 kg e 16 m².
Quale elettrofreno di ricambio serve per questo motore?
Il ricambio originale è l'elettrofreno RIB ACJ9015. È lo stesso kit che si usa per aggiungere il freno alle versioni senza.
