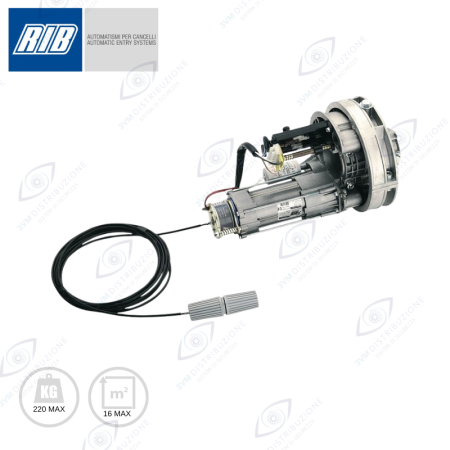

Operatore per serrande JOLLY 20 elettrofreno AA00501 – palo Ø48, molle Ø200
Il JOLLY 20 elettrofreno è il motore serranda avvolgibile RIB AA00501 per palo Ø 48 mm e molle Ø 200 mm. Gestisce serrande fino a 220 kg e 16 m², con 20 cicli al giorno consigliati. Ha l'elettrofreno già montato.
Informazioni sul fabbricante e sicurezza
Le immagini dei prodotti sono da intendersi a titolo illustrativo.
Il prodotto reale potrebbe presentare variazioni di colore, finitura o dettagli.
Produttore
RIBVedi tutti i prodotti →
Il JOLLY 20 elettrofreno è l'operatore RIB AA00501 per serrande avvolgibili bilanciate a molle. È un motore serranda avvolgibile per palo Ø 48 mm e molle Ø 200 mm. Muove serrande fino a 220 kg e 16 m² con 150 Nm di coppia nominale. L'elettrofreno è già montato.
Dati tecnici JOLLY 20 elettrofreno
| Palo | Molle | Max serranda | Coppia | Elettrofreno |
|---|---|---|---|---|
| PaloØ 48 mm | MolleØ 200 mm | Max serranda220 kg · 16 m² | Coppia150 Nm | ElettrofrenoIntegrato |
Tutti i dati tecnici sono nel tab Scheda tecnica. Il manuale RIB completo è in Documenti allegati. Altre informazioni sul sito ufficiale RIB.
JOLLY 20 elettrofreno: per quale serranda
Ogni serranda avvolgibile ha due misure da controllare: il diametro del palo e quello delle molle. Le molle corrispondono alla puleggia di traino del motore. Oltre 220 kg servono il JOLLY 22 SUPER o il JOLLY 24.
| Modello | Palo | Molle | Max serranda | Codice |
|---|---|---|---|---|
| ModelloJOLLY 20 | PaloØ 48 mm | MolleØ 200 mm | Max serranda220 kg · 16 m² | CodiceAA00101 |
| ModelloJOLLY 20 con elettrofreno (questa scheda) | PaloØ 48 mm | MolleØ 200 mm | Max serranda220 kg · 16 m² | CodiceAA00501 |
| ModelloJOLLY 22 | PaloØ 60 mm | MolleØ 220 mm | Max serranda220 kg · 16 m² | CodiceAA01001 |
| ModelloJOLLY 22 con elettrofreno | PaloØ 60 mm | MolleØ 220 mm | Max serranda220 kg · 16 m² | CodiceAA01501 |
| ModelloJOLLY 22 SUPER | PaloØ 60 mm | MolleØ 220 mm | Max serranda280 kg · 24 m² | CodiceAA02001 |
| ModelloJOLLY 22 SUPER con elettrofreno | PaloØ 60 mm | MolleØ 220 mm | Max serranda280 kg · 24 m² | CodiceAA02501 |
| ModelloJOLLY 24 | PaloØ 76 mm | MolleØ 240 mm | Max serranda280 kg · 24 m² | CodiceAA03001 |
| ModelloJOLLY 24 con elettrofreno | PaloØ 76 mm | MolleØ 240 mm | Max serranda280 kg · 24 m² | CodiceAA03501 |
Elettrofreno: a cosa serve
Il JOLLY 20 elettrofreno ha il freno già montato, alimentato insieme al motore. RIB lo indica come sicurezza in caso di molle usurate. Quando manca la corrente blocca la serranda nella posizione raggiunta. Per questo le versioni con elettrofreno sono irreversibili. In emergenza si sblocca a mano con il pomello e il cavetto in dotazione.
Per sbloccare dall'esterno puoi usare una cassaforte FLAT ACJ9071 o una cassaforte STONE ACJ9078. Entrambe hanno pulsante e sblocco del freno. Il ricambio del freno è il ACJ9015.
Quale quadro di comando usare
Il Quadro RIB R-CRX ABJ8042 gestisce un solo operatore. Ha tempo di lavoro regolabile, comandi via filo e radio 433 MHz per i telecomandi SUN. Il Quadro RIB J-CRX ABJ7080 aggiunge la regolazione della forza e la chiusura automatica. Può gestire anche due JOLLY sulla stessa serranda.
Completa l'impianto
- Quadro RIB R-CRX ABJ8042 o Quadro RIB J-CRX ABJ7080: quadro di comando con radio integrata.
- Semigusci RIB ACJ9030 / ACJ9040 / ACJ9050: per pali di diametro inferiore.
- Telecomando RIB SUN 2CH: telecomando 433 MHz per i quadri CRX.
- Cassaforte FLAT ACJ9071: pulsante a chiave con sblocco del freno.
Non sai se il JOLLY 20 elettrofreno è il modello giusto? Contattaci con diametro del palo, diametro delle molle e misure della serranda. Ti indichiamo l'operatore corretto.
- Alimentazione
- 230 V
- Cicli giornalieri consigliati
- 20
- Coppia nominale
- 150 Nm
- Elettrofreno
- Sì
- Finecorsa
- Elettrici
- Forza max sollevamento
- 150 kg
- Grado di Protezione
- IP30
- Palo Ø
- 48 mm
- Peso
- 8,5 Kg
- Peso max serranda
- 220 kg
- Puleggia di traino Ø
- 200 mm
- Superficie max serranda
- 16 mq
- Tempo nominale di funzionamento
- 330 s
Come capisco se mi serve il JOLLY 20?
Misura il diametro del palo e delle molle. Il JOLLY 20 è per palo Ø 48 mm e molle Ø 200 mm. Gestisce serrande fino a 220 kg e 16 m².
Quale elettrofreno di ricambio serve per questo motore?
Il ricambio originale è l'elettrofreno RIB ACJ9015. È lo stesso kit che si usa per aggiungere il freno alle versioni senza.
