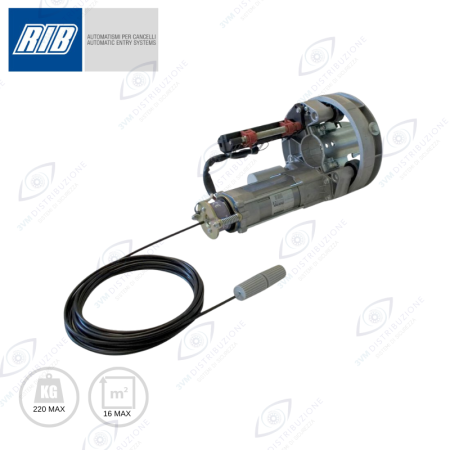

Operatore per serrande JOLLY ONE finecorsa manuale AA00220 – palo Ø42/48/60
Il JOLLY ONE finecorsa manuale è il motore serranda avvolgibile RIB AA00220 per palo Ø 60 mm (Ø 42 e Ø 48 con semigusci) e molle Ø 200 mm (Ø 220 con adattatore). Gestisce serrande fino a 220 kg e 16 m², con 20 cicli al giorno consigliati. L'elettrofreno ACJ9019 si aggiunge anche dopo.
Informazioni sul fabbricante e sicurezza
Le immagini dei prodotti sono da intendersi a titolo illustrativo.
Il prodotto reale potrebbe presentare variazioni di colore, finitura o dettagli.
Produttore
RIBVedi tutti i prodotti →
Il JOLLY ONE finecorsa manuale è l'operatore RIB AA00220 per serrande avvolgibili bilanciate a molle. È un motore serranda avvolgibile per palo Ø 60 mm (Ø 42 e Ø 48 con semigusci) e molle Ø 200 mm (Ø 220 con adattatore). Muove serrande fino a 220 kg e 16 m² con 150 Nm di coppia nominale. Il finecorsa si regola a mano, nel modo tradizionale. È la versione senza freno: l'elettrofreno ACJ9019 si può aggiungere in seguito.
Dati tecnici JOLLY ONE finecorsa manuale
| Palo | Molle | Max serranda | Coppia | Elettrofreno |
|---|---|---|---|---|
| PaloØ 60 (42/48 con adattatori) | MolleØ 200 (220 con adattatore) | Max serranda220 kg · 16 m² | Coppia150 Nm | ElettrofrenoNo |
Tutti i dati tecnici sono nel tab Scheda tecnica. Il manuale RIB completo è in Documenti allegati. Altre informazioni sul sito ufficiale RIB.
JOLLY ONE finecorsa manuale: per quale serranda
Il JOLLY ONE è adatto a chi sostituisce un motore su una serranda avvolgibile esistente. Con gli adattatori si monta su pali Ø 42, 48 e 60 mm e su molle Ø 200 e 220 mm. Le quattro versioni cambiano per tipo di finecorsa ed elettrofreno.
| Versione | Finecorsa | Elettrofreno | Codice |
|---|---|---|---|
| VersioneJOLLY ONE finecorsa automatico | FinecorsaAutomatico | ElettrofrenoNo | CodiceAA00200 |
| VersioneJOLLY ONE finecorsa automatico con elettrofreno | FinecorsaAutomatico | ElettrofrenoSì | CodiceAA00201 |
| VersioneJOLLY ONE finecorsa manuale (questa scheda) | FinecorsaManuale | ElettrofrenoNo | CodiceAA00220 |
| VersioneJOLLY ONE finecorsa manuale con elettrofreno | FinecorsaManuale | ElettrofrenoSì | CodiceAA00221 |
⚠️ Adattatori: per palo Ø 42 servono i semigusci ACJ9040, per palo Ø 48 gli ACJ9050. Li trovi nella scheda semigusci RIB. Per molle Ø 220 serve l'adattatore puleggia ACJ9055, da chiedere al momento dell'ordine.
Elettrofreno: a cosa serve
Il JOLLY ONE finecorsa manuale non ha l'elettrofreno. RIB lo consiglia come sicurezza in caso di molle usurate. Quando manca la corrente, il freno blocca la serranda nella posizione raggiunta. Puoi aggiungerlo anche a motore installato con il kit Elettrofreno RIB ACJ9019.
Quale quadro di comando usare
Il Quadro RIB R-CRX ABJ8042 gestisce un solo operatore. Ha tempo di lavoro regolabile, comandi via filo e radio 433 MHz per i telecomandi SUN. Il Quadro RIB J-CRX ABJ7080 aggiunge la regolazione della forza e la chiusura automatica.
⚠️ Norma EN 12453: con telecomando o chiusura automatica la norma limita la forza della serranda. Per rispettarla RIB suggerisce il quadro J-CRX con regolazione della forza. Va abbinato a fotocellule o coste di sicurezza, in base all'uso.
Completa l'impianto
- Elettrofreno RIB ACJ9019: aggiunge il blocco in mancanza di corrente.
- Quadro RIB R-CRX ABJ8042 o Quadro RIB J-CRX ABJ7080: quadro di comando con radio integrata.
- Semigusci RIB ACJ9030 / ACJ9040 / ACJ9050: per pali di diametro inferiore.
- Telecomando RIB SUN 2CH: telecomando 433 MHz per i quadri CRX.
- Cassaforte FLAT ACJ9071: pulsante a chiave con sblocco del freno.
Non sai se il JOLLY ONE finecorsa manuale è il modello giusto? Contattaci con diametro del palo, diametro delle molle e misure della serranda. Ti indichiamo l'operatore corretto.
- Adattatori
- Palo Ø42 ACJ9040, Ø48 ACJ9050; puleggia Ø220 ACJ9055
- Alimentazione
- 230 V
- Cicli giornalieri consigliati
- 20
- Coppia nominale
- 150 Nm
- Elettrofreno
- No
- Finecorsa
- Manuale
- Forza max sollevamento
- 150 kg
- Grado di Protezione
- IP30
- Palo Ø
- 60 mm
- Peso
- 9,5 Kg
- Peso max serranda
- 220 kg
- Puleggia di traino Ø
- 200 mm
- Superficie max serranda
- 16 mq
L'elettrofreno ACJ9019 è compatibile con il motore JOLLY ONE (AA00201)?
ACJ9019 è il ricambio per JOLLY ONE AA00201/AA00221 ed è l'accessorio per rendere irreversibili JOLLY ONE AA00200/AA00220.
Posso aggiungere l'elettrofreno in seguito?
Sì, con il kit RIB ACJ9019, fornito con cavetto, guaina e pomello di sblocco. Si monta anche su un motore già installato.
