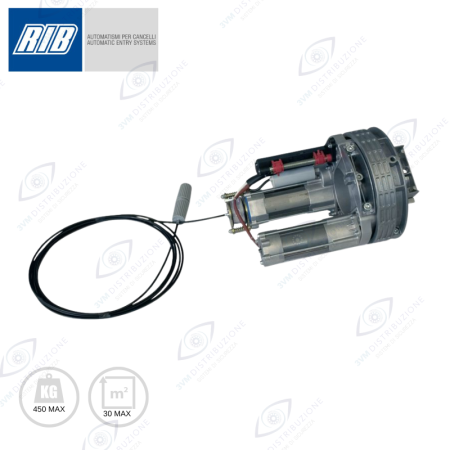

Operatore per serrande JOLLY BIG TWO elettrofreno AA00152 – doppio motore, palo Ø102/76
Il JOLLY BIG TWO elettrofreno è il motore serranda industriale RIB AA00152 per palo Ø 102 mm (Ø 76 con semigusci ACJ9058) e molle Ø 240 mm (Ø 280 con adattatore). Gestisce serrande fino a 450 kg e 30 m², con 20 cicli al giorno consigliati. Ha l'elettrofreno già montato.
Informazioni sul fabbricante e sicurezza
Le immagini dei prodotti sono da intendersi a titolo illustrativo.
Il prodotto reale potrebbe presentare variazioni di colore, finitura o dettagli.
Produttore
RIBVedi tutti i prodotti →
Il JOLLY BIG TWO elettrofreno è l'operatore RIB AA00152 per serrande avvolgibili bilanciate a molle. È un motore serranda industriale per palo Ø 102 mm (Ø 76 con semigusci ACJ9058) e molle Ø 240 mm (Ø 280 con adattatore). Muove serrande fino a 450 kg e 30 m² con 480 Nm di coppia nominale. Ha due motori sincronizzati in un unico gruppo. Il finecorsa automatico brevettato si regola con una sola manovra. L'elettrofreno è già montato.
Dati tecnici JOLLY BIG TWO elettrofreno
| Palo | Molle | Max serranda | Coppia | Elettrofreno |
|---|---|---|---|---|
| PaloØ 102 (76 con ACJ9058) | MolleØ 240 (280 con adattatore) | Max serranda450 kg · 30 m² | Coppia480 Nm | ElettrofrenoIntegrato |
Tutti i dati tecnici sono nel tab Scheda tecnica. Il manuale RIB completo è in Documenti allegati. Altre informazioni sul sito ufficiale RIB.
JOLLY BIG TWO elettrofreno: per quale serranda
La gamma JOLLY BIG serve quando la serranda supera i limiti dei JOLLY standard. Il BIG ONE arriva a 280 kg e 24 m². Il BIG TWO, con due motori, arriva a 450 kg e 30 m². Sono pensati per capannoni, magazzini e accessi ad uso industriale.
| Modello | Motori | Max serranda | Elettrofreno | Codice |
|---|---|---|---|---|
| ModelloJOLLY BIG ONE | Motori1 | Max serranda280 kg · 24 m² | ElettrofrenoNo | CodiceAA00140 |
| ModelloJOLLY BIG ONE con elettrofreno | Motori1 | Max serranda280 kg · 24 m² | ElettrofrenoSì | CodiceAA00142 |
| ModelloJOLLY BIG TWO | Motori2 | Max serranda450 kg · 30 m² | ElettrofrenoNo | CodiceAA00150 |
| ModelloJOLLY BIG TWO con elettrofreno (questa scheda) | Motori2 | Max serranda450 kg · 30 m² | ElettrofrenoSì | CodiceAA00152 |
⚠️ Palo Ø 76 o molle Ø 280? I JOLLY BIG sono previsti per palo Ø 102 mm. Su palo Ø 76 mm servono i semigusci ACJ9058. Con molle Ø 280 mm serve l'adattatore puleggia ACJ9059, da chiedere al momento dell'ordine.
Elettrofreno: a cosa serve
Il JOLLY BIG TWO elettrofreno ha il freno già montato, alimentato insieme al motore. RIB lo indica come sicurezza in caso di molle usurate. Quando manca la corrente blocca la serranda nella posizione raggiunta. Per questo le versioni con elettrofreno sono irreversibili. In emergenza si sblocca a mano con il pomello e il cavetto in dotazione.
Per sbloccare dall'esterno puoi usare una cassaforte FLAT ACJ9071 o una cassaforte STONE ACJ9078. Entrambe hanno pulsante e sblocco del freno. Il ricambio del freno è il ACJ9019.
Quale quadro di comando usare
Per il BIG TWO il manuale RIB indica il Quadro RIB J-CRX ABJ7080. Gestisce un BIG TWO oppure due BIG ONE sulla stessa serranda. Ha radio 433 MHz per i telecomandi SUN, chiusura automatica e regolazione della forza.
⚠️ Norma EN 12453: con telecomando o chiusura automatica la norma limita la forza della serranda. Per rispettarla RIB suggerisce il quadro J-CRX con regolazione della forza. Va abbinato a fotocellule o coste di sicurezza, in base all'uso.
Completa l'impianto
- Quadro RIB J-CRX ABJ7080: quadro indicato da RIB per il BIG TWO.
- Semigusci RIB ACJ9058: per palo Ø 76 mm.
- Telecomando RIB SUN 2CH: telecomando 433 MHz per i quadri CRX.
- Cassaforte FLAT ACJ9071: pulsante a chiave con sblocco del freno.
Non sai se il JOLLY BIG TWO elettrofreno è il modello giusto? Contattaci con diametro del palo, diametro delle molle e misure della serranda. Ti indichiamo l'operatore corretto.
- Adattatori
- Palo Ø76 ACJ9058; puleggia Ø280 ACJ9059
- Alimentazione
- 230 V
- Cicli giornalieri consigliati
- 20
- Coppia nominale
- 480 Nm
- Elettrofreno
- Sì
- Finecorsa
- Automatico
- Forza max sollevamento
- 440 kg
- Grado di Protezione
- IP30
- Numero motori
- 2
- Palo Ø
- 102 mm
- Peso
- 16,5 Kg
- Peso max serranda
- 450 kg
- Puleggia di traino Ø
- 240 mm
- Superficie max serranda
- 30 mq
- Tempo nominale di funzionamento
- 180 s
Quando serve il BIG TWO invece del BIG ONE?
Quando la serranda supera 280 kg o 24 m². Il BIG TWO ha due motori e arriva a 450 kg e 30 m². In alternativa il quadro J-CRX gestisce due BIG ONE sulla stessa serranda.
Quale elettrofreno di ricambio serve per questo motore?
Il ricambio originale è l'elettrofreno RIB ACJ9019. È lo stesso kit che si usa per aggiungere il freno alle versioni senza.
