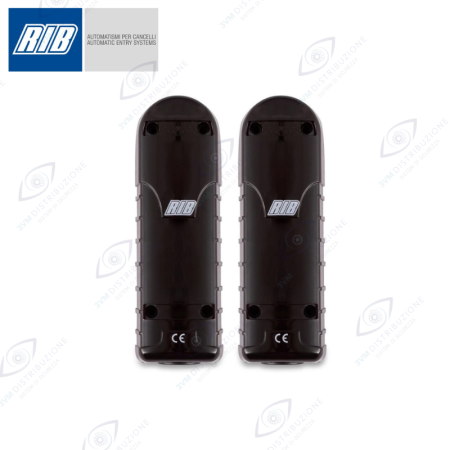

Fotocellule FIT SLIM da parete RIB ACG8032B
zoom_out_map
chevron_left chevron_right
Spedizione in 24h

Fotocellule FIT SLIM da parete ACG8032B – portata 20 m

Le fotocellule FIT SLIM ACG8032B sono la coppia RIB da parete per cancelli e porte automatiche. Hanno portata 20 m, alimentazione 12/24 V ac/dc e grado IP54. Con la scheda TX SYNCRO lavorano fino a 4 coppie vicine senza interferenze.

34,16 € Tasse incluse

28,00 € Tasse escluse

Venduti: 29
I tuoi diritti di garanzia legale
Informazioni sul fabbricante e sicurezza

Fabbricante

RIB S.r.l.
Via Matteotti 162, 25014 Castenedolo (BS), Italia
ribind@ribind.it

Le immagini dei prodotti sono da intendersi a titolo illustrativo.

Il prodotto reale potrebbe presentare variazioni di colore, finitura o dettagli.

Assistenza tecnica

Dubbi sulla compatibilità? Il nostro team risponde prima dell'acquisto.

💡 In sintesi: coppia trasmettitore e ricevitore da parete, portata 20 m, 12/24 V ac/dc, IP54. Con un quadro RIB con autotest sono un dispositivo tipo D (EN 12978, EN 13849-1 PL c Cat. 2).

Le fotocellule FIT SLIM ACG8032B proteggono cancelli scorrevoli, battenti, porte da garage e serrande automatiche. Si fissano da parete su pilastri, colonne in ferro o altre superfici lisce. Il profilo sottile occupa poco spazio anche sui montanti stretti.

Fotocellule FIT SLIM: come funzionano

Il trasmettitore invia un fascio infrarosso modulato al ricevitore. Se un ostacolo interrompe il fascio, il ricevitore apre il contatto. Il quadro di comando ferma o inverte il movimento del cancello.

Il LED verde indica che il trasmettitore è alimentato. Il LED rosso indica il ricevitore allineato e si spegne quando il fascio viene interrotto. Il contatto relè è NA/NC da 1 A a 30 Vdc.

La portata di 20 m vale con buone condizioni atmosferiche. Nebbia, pioggia o polvere possono ridurla.

Sincronismo delle fotocellule FIT SLIM con TX SYNCRO

Con alimentazione in alternata, due coppie di fotocellule da parete FIT SLIM funzionano vicine grazie al sincronismo. In corrente continua il sincronismo non è attivo. Per 2–4 coppie si sostituisce un trasmettitore con la scheda TX SYNCRO ACG8029B. La scheda lavora sia in AC sia in DC.

⚠️ Attenzione: in corrente continua rispetta la polarità, altrimenti il sistema non funziona. Le fotocellule sono una protezione aggiuntiva. La norma EN 12453 richiede anche una protezione principale, come il limitatore di forza o una costa.

Installazione delle fotocellule da parete

Fissa i contenitori a 40–60 cm da terra, entro 10 cm dalla zona di schiacciamento. Monta il ricevitore in ombra, lontano dal sole diretto. Usa cavo H05RN-F da 0,75 mm². Oltre 10 m di distanza dal quadro passa a 1 mm².

Dove non ci sono pilastri adatti puoi usare la coppia di colonnine ACG8065 alta 0,5 m. Lo schema di collegamento è nella scheda tecnica RIB allegata a questa pagina; manuali sul sito ufficiale RIB.

Codice Portata Alimentazione Assorbimento Contatto Grado IP
CodiceACG8032B Portata20 m Alimentazione12/24 V ac/dc Assorbimento60 mA max ContattoNA/NC 1 A 30 Vdc Grado IPIP54
✅ Sul nostro shop le fotocellule FIT SLIM partono con spedizione in 24h. Se ti serve una portata regolabile 10/20 m scegli le fotocellule FIT SYNCRO. Per completare l'impianto trovi anche il telecomando SUN 2CH e il lampeggiante SAIL a LED.
RIB
ACG8032B
Alimentazione
12/24 V ac/dc
Compatibilità
Motori per barriere
Motori per cancelli
Motori per porte basculanti
Motori per porte sezionali
Motori per serrande
Dimensione
L36 x H110 x P25 mm
Grado di Protezione
IP54
Installazione
Da parete
Portata
20 m
Assorbimento
60 mA max
Contatto
NA/NC 1 A 30 Vdc
Sincronismo
In corrente alternata
Normative
EN 12978, EN 13849-1 PL c Cat. 2

Scheda tecnica ACG8032T

file_download Scarica (1.55MB)

Posso montare più coppie di fotocellule FIT SLIM o FIT SYNCRO vicine?
Sì, se sono alimentate in corrente alternata: il sincronismo evita le interferenze tra due coppie. In corrente continua il sincronismo non è attivo. Da 2 a 4 coppie serve la scheda TX SYNCRO: ACG8029B per le FIT SLIM, ACG8028 per le FIT SYNCRO.
Che differenza c'è tra le fotocellule FIT SLIM e FIT SYNCRO?
Le FIT SLIM hanno portata fissa di 20 m, profilo sottile e montaggio solo da parete. Le FIT SYNCRO hanno portata regolabile a 10 o 20 m e si possono anche incassare nel muro con i contenitori ACG8051. Entrambe sono IP54 e si alimentano a 12/24 V ac/dc.
Le fotocellule RIB FIT funzionano con quadri di altre marche?
Sì, se il quadro alimenta le fotocellule a 12 o 24 V ac/dc e ha un ingresso per contatto NA/NC. La certificazione EN 13849-1 PL c Cat. 2 vale però solo con un quadro RIB dotato di autotest.
Dove trovo lo schema di collegamento delle fotocellule FIT?
Nella scheda tecnica RIB in PDF allegata alla pagina del prodotto. Contiene gli schemi per alimentazione in alternata, in continua e per 2–4 coppie con la scheda TX SYNCRO.
A che altezza si installano le fotocellule FIT SLIM?
RIB indica 40–60 cm da terra, entro 10 cm dalla zona di schiacciamento. Trasmettitore e ricevitore vanno alla stessa altezza e allineati tra loro, con il ricevitore all'ombra.
